CO-H2 TG Prüfanlage

In diesem Ofen werden feuerfeste Materialien in einer Atmosphäre aus Kohlenmonoxid und Wasserstoff getestet. Während eines Versuchs wird das Gewicht und die Temperatur der Probe erfasst. Zusätzlich werden Geräuschereignisse, die von der Probe ausgehen, erfasst.

Da Gefahren von den Gasen Kohlenmonoxid und Wasserstoff ausgehen, ist die Anlage mit einer fehlersicheren Steuerung ausgestattet. Das Sicherheitsprogramm überwacht alle sicheheitsrelevanten Parameter. Zusätzlich gibt es eine Gaswarnanlage.

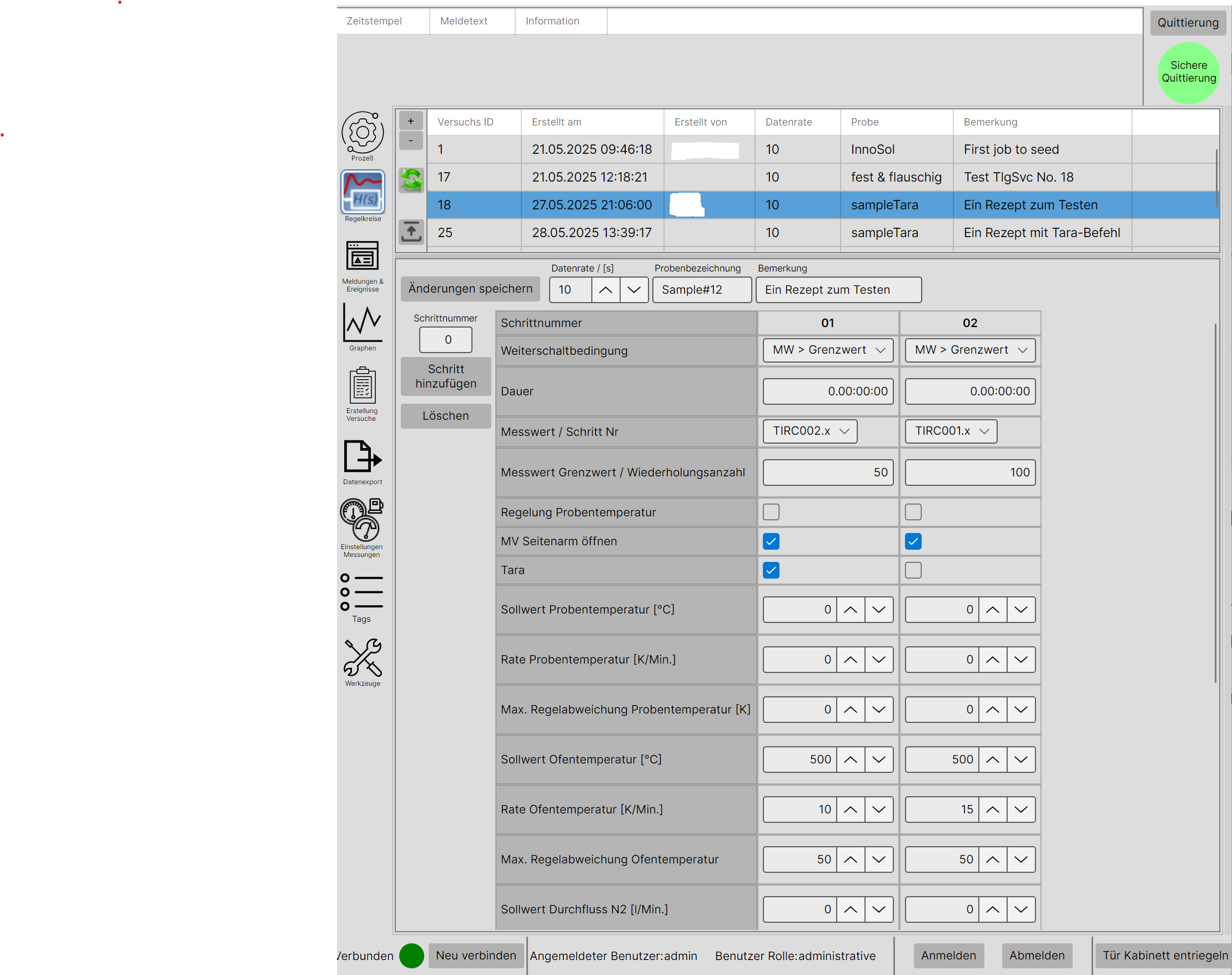

Zur flexiblen Durchführung von Versuchen können die Sollwerte wie Ofentemperatur, Probentemperatur, Gasmenge CO, Gasmenge H2, Gasmenge N2 in einem Rezept festgelegt werden. Ein Rezept kann mehrere Versuchsphasen enthalten. Um die Versuchsphasen zu durchlaufen werden Weiterschaltbedingungen definiert.

Das Hauptfenster der Visualisierung zeigt den aktuellen Status der Anlage an und dient damit zur Überwachung und Tätigung von evtl. notwendigen Handeingriffen. Meldungen werden via OPC UA Alarms & Events angezeigt. Weitere Seiten sind im folgenden aufgelistet.

• Einstellungen für Messungen wie Warn- und Alarmgrenzen, Simulationswert
• Übersicht Regelkreise (Temperaturen und Gasmengen)
• Trendseite zur Darstellung der Messwerthistorie in Liniendiagrammen
• Datenexport zum Export der Messdaten eines Versuchs in eine CSV-Datei
• Anzeige aller OPC UA Tags mit aktuellen Werten (filtern möglich)
• Werkzeuge (verschiedene Einstellungen)
• Verwaltung von Benutzern und deren Rechten
